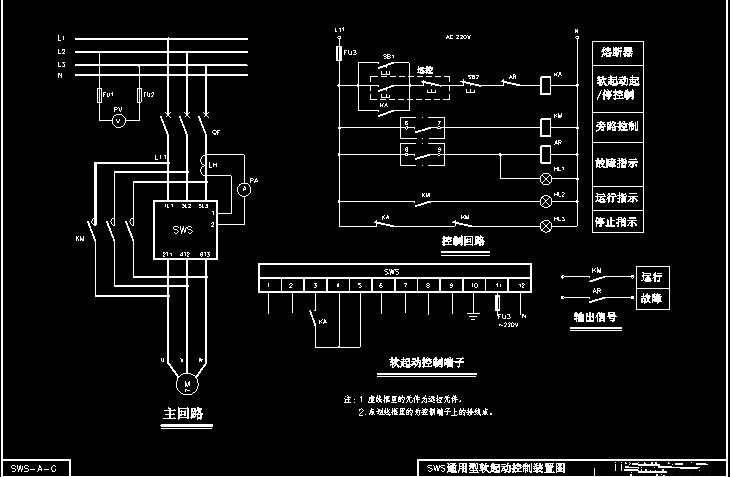

麦源电气告诉你软启动器接线方法，只有正确的安装软启动器才能让设备正常的运行，下图为软启动器一次和二次原理图。

要正确的安装软启动器首先得了解软启动，一般情况软启动器得安装牢固保证外壳接地，一次接线：R.S.T为进线端，U,V.W为出现断，另有PE端应可靠与主PE排接地。 二次接线：根据客户要求针对说明书选择相应的控制方式，简单常用的方式是：将启动和停止信号端子短接起来，中间加一个启动继电器的NO点与COM相连接。当NO点闭合软起启动，当NO点断开，软起停止运行。另有旁路接线端子，接旁路接触器线圈。还有故障接线端子，一定要搞清楚故障点是开点还是闭店，如果是闭店还要加一个故障继电器。

软启动器只在电机启动和停止的时候工作。电机完成启动过程后投入旁路，旁路接触器吸和电机通过旁路接触器供电。软启动器通过控制内部晶闸管的导通角使电压在一定的时间内（可调）线性上升至额定电压，减小电机在启动和停止时对电网的冲击，另外在软起的上端或下端可能会加隔离接触器，在设计时要保证隔离接触器比软起先启动比软起后停止，启动时差至少要保证0.1秒，停止时差应大于软启动时间0.1秒，（因此在设计时要加断电延时继电器）否则软起不能软停且报故障，此时也可将软起停止方式选择为：自由停车予以解决。
